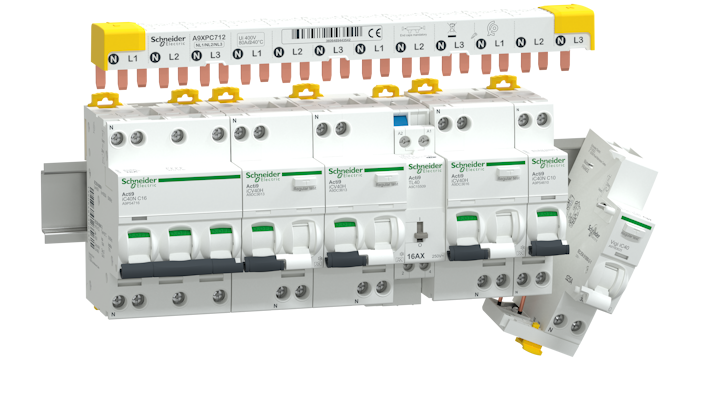

Sistema Clario iC40

  • Sistema a pettine speciale e collaudato

  • Pianificazione semplice

    Più
  • Un solo tipo di pettine per tutti gli apparecchi

  • Risparmio di spazio e tempo fino al 30 %

Prodotti Highlight

Interruttori per la protezione di linea Clario iC40 (LS)

Informazioni sui prodotti

  • 1LN, 3L e 3LN e dispositivo di protezione contro sovraccarichi della rete
  • Unità di scatto magnetotermica
  • Supporto di montaggio: Guida DIN
  • Tensione nominale d’esercizio: Ue 230 V AC 50 Hz fra fase e neutro 400 V fra fasi
  • Frequenza nominale: 50 Hz
  • Corrente nominale: 1A - 40 A
  • Curve caratteristiche C, D e B
  • Potere di interruzione nominale Icn: 4'500 A, 6'000 A e 10'000 A
  • Morsetti di collegamento:
    • Morsetti tunnel sopra e sotto 1…10 mm² flessibili
    • Morsetti tunnel sopra e sotto 1…16 mm² rigidi

Interruttore differenziale Vigi (FI) Clario iC40

Informazioni sui prodotti

  • 1LN e 3LN
  • Supporto di montaggio: Guida DIN
  • Tensione nominale d’esercizio: Ue 230 V AC 50 Hz fra fase e neutro 400 V fra fasi
  • Frequenza nominale: 50 Hz
  • Corrente nominale: 25A - 40 A
  • Classe di protezione dispersione a terra: Tipo A e A-Si (soddisfa i requisiti del tipo F. Tecnologia di Schneider Electric, resistente a tutti i tipi di aperture per guasto)
  • Sensibilità di dispersione a terra: 30-300 mA
  • Morsetti di collegamento:
    • Morsetti tunnel sopra e sotto 1…10 mm² flessibili
    • Morsetti tunnel sopra e sotto 1…16 mm² rigidi

Clario iC40 FI LS

Informazioni sui prodotti

  • 1LN e 3LN
  • Unità di scatto magnetotermica
  • Supporto di montaggio: Guida DIN
  • Tensione nominale d’esercizio: Ue 230 V AC 50 Hz fra fase e neutro 400 V fra fasi
  • Frequenza nominale: 50 Hz
  • Corrente nominale: 6 A - 40 A
  • Classe di protezione dispersione a terra: Tipo A e A-Si (soddisfa i requisiti del tipo F. Tecnologia di Schneider Electric, resistente a tutti i tipi di aperture per guasto)
  • Classe di protezione dispersione a terra:
    • Tipo A
    • Tipo A-Si (soddisfa i requisiti del tipo F. Tecnologia di Schneider Electric, resistente a tutti i tipi di aperture per guasto)
  • Sensibilità di dispersione a terra: 30-300 mA
  • Potere di interruzione nominale Icn: 4'500 A, 6'000 A e 10'000 A
  • Morsetti di collegamento:
    • Morsetti tunnel sopra e sotto 1…10 mm² flessibili
    • Morsetti tunnel sopra e sotto 1…16 mm² rigidi

Protezione da sovratensioni Clario

Informazioni sui prodotti

  • Apparecchiatura di protezione da sovratensioni del tipo 2 per bassa tensione con sezionatore integrato
  • 1LN, 3LN e segnalatore di guasto
  • Sistema di messa a terra: TT e TN-S
  • Tipo della classe dello scaricatore di sovratensioni: Tipo 2 (1LN e 3LN)
  • Corrente di scarica max. modo differenziale: 10 kA L/N Sincronismo: 20 kA N/PE
  • Senza cartucce, riutilizzabile dopo l'attivazione

Acti9 FI/LS 4L

Acti9 FI/LS 4L

  • Clario FI/LS 3LN
  • Design uniformato
  • Migliore compatibilità con il resto del sistema Clario
  • Montaggio perfezionato del pettine per salvavita
Catalogo online

Apparecchiatura di alimentazione Clario / Acti9

Interruttori differenziali di tipo B

Con i nuovi interruttori differenziali di tipo B Feller completa la gamma di prodotti per la protezione da correnti residue. Questo significa che avete i prodotti per la protezione da correnti residue giusti per tutte le applicazioni.

  • 3LN e 1LN in 4 moduli
  • Sensibilità: 30 mA, 300 mA, 500 mA
  • Correnti nominali: 25 A, 40 A, 63 A, 80 A
  • Display tensione LED (stato di esercizio per il tipo B-SI)
  • Display VISI-Trip integrato (sgancio elettrico)
  • Applicazioni tipo B-SI
  • Applicazioni tipo B-SI
Catalogo online

Alimentatore FI disgiuntore 4L Acti9

  • Sistema Clario
  • Larghezza modulo: 4 x 18 mm
  • Corrente di difetto: 30 mA e 300 mA Typ A e si
  • Corrente nominal : 25 A e 40 A



Catalogo online

Interruttore di alimentazione Acti9

  • Sistema Clario
  • Larghezza modulo: 4 x 18 mm
  • Corrente nominale: 40 A, 3 A, 100 A e 125 A


Catalogo online

Blocco di alimentazione Clario

  • Sistema Clario
  • Larghezza modulo: 4 x 18 mm
  • Courant nominal: 80 A
Catalogo online

Pettini, elementi di alimentazione e ponti di alimentazione Clario / Acti9

Pettine 3LN Clario iC40

  • Alimentazione diretta Clario iC40 3LN
Catalogo online

Clario iC40 pettine FI 3LN

  • Alimentazione tramite Acti9 disgiuntore differenziale 4L Acti9 (ilD) o Acti9 interruttore principale Acti9 (iSW)
  • Alimentazione diretta Acti9 FI/LS 4L (RCBO)
Catalogo online

Pettine 1LN Clario iC40

  • Alimentazione diretta Clario iC40 1LN
Catalogo online

Pettine 1LN Clario

  • Sistema Clario
  • Per dispositivo di protezione contro sovraccarichi della rete
Catalogo online

Ponte di alimentazione

  • Sistema Clario
  • Per il collegamento di apparecchiature di alimentazione. Disponibile in due diverse lunghezze:
    • 270 mm, 4 x 6 mm²
    • 360 mm, 4 x 6 mm²

Catalogo online

Informazioni sui prodotti

I pettini sono il cuore di una distribuzione con componenti del sistema Clario. I pettini di collegamento possono essere facilmente tagliati a misura con una sega: sulla parte isolante sono presenti delle tacche corrispondenti per il taglio. Per questa operazione non è necessario estrarre i conduttori di rame. Il comportamento dielettrico (2.500 V) è garantito anche dopo il taglio. Ad ogni pettine di collegamento sono associati 4 tappi di chiusura laterali, che consentono di isolare le parti tagliate. Disponibili in tre diverse lunghezze: 12, 24 o 48 moduli (18 mm/modulo)

  • Tensione nominale d’impulso Uimp: 6 kV
  • Corrente nominale ammessa Ie a 40° C: 80 A
  • Tensione nominale d’esercizio Ue:
    • 230 V AC fra fase e conduttore neutro
    • 400 V AC fra fasi
  • Tensione nominale d’isolamento Ui: 440 V

Contattori di installazione Clario iC40 / Acti9

Contattori di installazione con / senza selettore manuale

  • Numero di poli: 2, 3, 4
  • Tensione nominale d’esercizio - tensione di comando Uc: 230 V AC 50 Hz
  • Corrente nominale: 16A - 40A / Non compatibile con pettine Clario
Catalogo online

Contattori di installazione CT40

  • Numero di poli: 2, contatto di chiusura
  • Tensione nominale d’esercizio - tensione di comando Uc: 230 V AC 50 Hz
  • Corrente nominale: 25 A
  • Applicazione: Circuiti luce
Catalogo online

Contattori di installazione CT40 con selettore manuale

  • Funzionamento automatico (Auto)
  • Modalità bi-stabile (per periodo di ferie, ecc.)
  • Numero di poli: 2, contatto di chiusura
  • Tensione nominale d’esercizio - tensione di comando Uc: 230 V AC 50 Hz
  • Corrente nominale: 25A
Catalogo online

Informazioni sui prodotti

  • Con la protezione dell’installazione possono essere comandati a distanza circuiti elettrici monofase.

Funzione
  • Una protezione dell’installazione dispone di diversi contatti e reagisce a un impulso elettrico continuo. Il modello con possibilità di attivazione manuale presenta un selettore con 3 posizioni:
    • Funzionamento automatico (Auto)
    • Modalità bi-stabile (per periodo di ferie, ecc.)

Teleruttore, minuteria, temporizzatore e variatore di luce universale Clario / Acti9

Teleruttore Clario / Acti9

  • Sistema Clario

Con il teleruttore Clario possono essere comandati a distanza circuiti elettrici monofase. I teleruttori hanno due contatti chiusi e reagiscono ad un impulso elettrico. Sono possibili vari punti di comando.
Isolamento della classe di protezione 2(adatto anche per persone prive di conoscenze specifiche....)
Due versioni:

  • Modulo aggiuntivo teleruttore (2 contatti di apertura) con ON/OFF manuale
  • Teleruttore elettronico max. potenza (1 circuito di chiusura) con indicatore ON/OFF.  Non compatibile con pettine Clario.

Catalogo online

Minuteria Clario

  • Sistema Clario

Timer elettromeccanico

  • Ritardo di tempo: regolabile da 1 a 7 minuti
  • Con tasto di commutazione: Interruttore automatico luce continua. Non compatibile con il pettine Clario.
Timer elettronico silenzioso
  • Ritardo di tempo: regolabile da 0,5 a 20 minuti
  • Con tasto di commutazione: Interruttore automatico luce continua. Con o senza funzione di preallarme.
  • Sono disponibili modelli per potenze varie.

Catalogo online

Temporizzatore annuale digitale ITA Acti9

  • Sistema Clario

Il temporizzatore annuale digitale ITA viene impiegato per il comando separato di più carichi (fino a 4 canali), a seconda dello stato dell’ingresso dell’apparecchio (interruttori, pulsanti, sensori) e del programma immesso. Il temporizzatore annuale digitale ITA non è compatibile con il pettine Clario.

Specificazioni

  • Programma settimanale o annuale
  • 6 ingressi digitali:
    • Comando del ritardo d’inserzione
    • Ritardo di scatto e funzioni di temporizzazione
    • Impostazione della programmazione settimanale e annuale e funzioni di lampeggio
    • Funzioni di contatore di ore di esercizio e contatore di impulsi
    • Reset di contaore e funzioni di contatore di impulsi
  • Sono disponibili 9 funzioni per ogni canale:
    • Programma settimanale
    • Programma annuale
    • Programmazione a impulsi
    • Ritardo d’inserzione
    • Ritardo di scatto
    • Temporizzatore
    • Lampeggiatore
    • Contatore di ore di esercizio
    • Trasduttore di impulsi
    • Contatore di impulsi
  • Programmabile tramite 4 tasti e con PC via kit di programmazione per ITA


Catalogo online

Temporizzatore digitale e interruttore crepuscolare

La nuova generazione di temporizzatori digitali programmabili a 1-4 canali e interruttori crepuscolari ha una potenza estesa per l’illuminazione a LED. È possibile risparmiare spazio riducendo il numero di moduli dell’interruttore crepuscolare IC2000 da 2,5 a 1 modulo. I timer IHP+ e IC Astro sono configurabili utilizzando il collaudato kit di programmazione.

  • 1-4 canali programmabili per timer e interruttori crepuscolari
  • Potenza estesa per carichi LED fino a 200 W
  • Accumulatori a batteria per 10 anni
  • Ora nel design Acti9
  • Riduzione moduli nell’interruttore crepuscolare IC2000 da 2,5 a 1 modulo
Catalogo online Scorpi di più

Tasti, commutatori e segnalatori luminosi Clario

Commutatori Clario

  • Sistema Clario
  • 20 A / 250 V AC 50/60 Hz
  • Modi di azionamento:
    • 1 deviatore, posizioni I - II, larghezza modulo: 1 x 18 mm
    • 1 deviatore, posizioni I - 0 - II, larghezza modulo: 1 x 18 mm
    • 1 contatto di apertura/contatto di chiusura, posizioni 0 - I, larghezza modulo: 1 x 18 mm
    • 2 deviatori, posizioni I - II, larghezza modulo: 2 x 18 mm
    • 2 deviatore, posizioni I - 0 - II, larghezza modulo: 2 x 18 mm
Catalogo online

Tasti Clario non luminosi

  • Sistema Clario
  • Sistema Clario
  • Sistema Clario
  • Sistema Clario
  • 20 A / 250 V AC 50/60 Hz
  • Modi di azionamento 1 tasto:
    • 1 contatto di apertura (tasto grigio / rosso), larghezza modulo: 1 x 18 mm
    • 1 contatto di chiusura (tasto grigio), larghezza modulo: 1 x 18 mm
    • 1 contatto di chiusura/di apertura (tasto grigio), larghezza modulo: 1 x 18 mm
  • Modi di azionamento 2 tasti:
    • 2 contatti di chiusura (tasto grigio / grigio), larghezza modulo: 1 x 18 mm
    • 1 contatto di apertura + 1 contatto di chiusura (tasto rosso / verde), larghezza modulo: 1 x 18 mm
Catalogo online

Segnalatori luminosi Clario

  • Sistema Clario
  • Sistema Clario
  • Tensione nominale 110 - 230 V AC 50/60 Hz
  • LED singolo:
    • LED rosso, larghezza modulo: 1 x 18 mm
    • LED verde, larghezza modulo: 1 x 18 mm
    • LED senza colore, larghezza modulo: 1 x 18 mm
    • LED azzurro, larghezza modulo: 1 x 18 mm
    • LED giallo, larghezza modulo: 1 x 18 mm
  • LED doppio:
    • LED verde/rosso, larghezza modulo: 1 x 18 mm
    • LED senza colore/senza colore, larghezza modulo: 1 x 18 mm
  • LED lampeggiante (singolo):
    • LED rosso, larghezza modulo: 1 x 18 mm
Catalogo online

Tasti Clario luminosi

  • Sistema Clario
  • Sistema Clario
  • 20 A / 250 V AC 50/60 Hz
  • Modi di azionamento 1 tasto:
    • 1 contatto di chiusura (tasto grigio), LED verde, larghezza modulo: 1 x 18 mm
    • 1 contatto di apertura (tasto grigio), LED rosso, larghezza modulo: 1 x 18 mm

Catalogo online

Clario accessori

Elementi di fissaggio Clario iC40 / Acti9

  • Sistema Clario

Elemento di bloccaggio per i seguenti dispositive:

  • Clario iC40 (LS, FI-LS)
  • Disgiuntore differenziale 4L
  • FI Tipo B-EV / B-Si
  • Interruttore generale iSW
Catalogo online
