PrismaSeT XL ​

PrismaSeT XL è il successore di Prisma XS. Le nuove funzioni sono illustrate di seguito nella descrizione. Grazie alla disposizione modulare del nostro sistema di contatori e distribuzione dell'energia, offriamo una vasta gamma di possibilità. Il sistema offre quadri, componenti modulari e pannelli completi pre-assemblati. È completato da una vasta gamma di accessori. Non richiede l'uso di macchine, pochi strumenti e poco materiale in magazzino.

Versatilità d’impiego

Con Prisma XS è possibile implementare soluzioni personalizzate di contatori e di distribuzione dell'energia.

Ottimizzazione nell’autoconsumo

Prisma XS offre la piattaforma ideale per ottimizzare l’autoconsumo nelle case unifamiliari. Sulle piastre di supporto per contatori a 3 punti possono essere installati contatori dell’azienda elettrica e contatori privati MID. I Power Tag di Schneider Electric il Wiser Energy Gateway garantiscono una maggiore efficienza energetica e un utilizzo ottimale dell'elettricità prodotta dall'impianto fotovoltaico.

Gestione dell'energia

Prisma XS offre spazio e flessibilità sufficienti per alloggiare tutte le apparecchiature necessarie per una comunità di autoconsumo (CA) o sistemi convenzionali di distribuzione dei contatori. Grazie alla CA, l'energia fotovoltaica autogenerata può essere utilizzata il più possibile internamente e non deve essere reimmessa in rete.

Distribuzione dell’energia

Oltre i sistemi di distribuzione dei contatori, con il sistema Prisma XS possono essere realizzati anche sistemi di distribuzione dell’energia fino a 630 A. Gli interruttori scatolati compatti delle serie ComPact NSX & NSXm costituiscono gli elementi di base per la migliore protezione possibile degli impianti e delle persone, nonché per una maggiore disponibilità di energia.

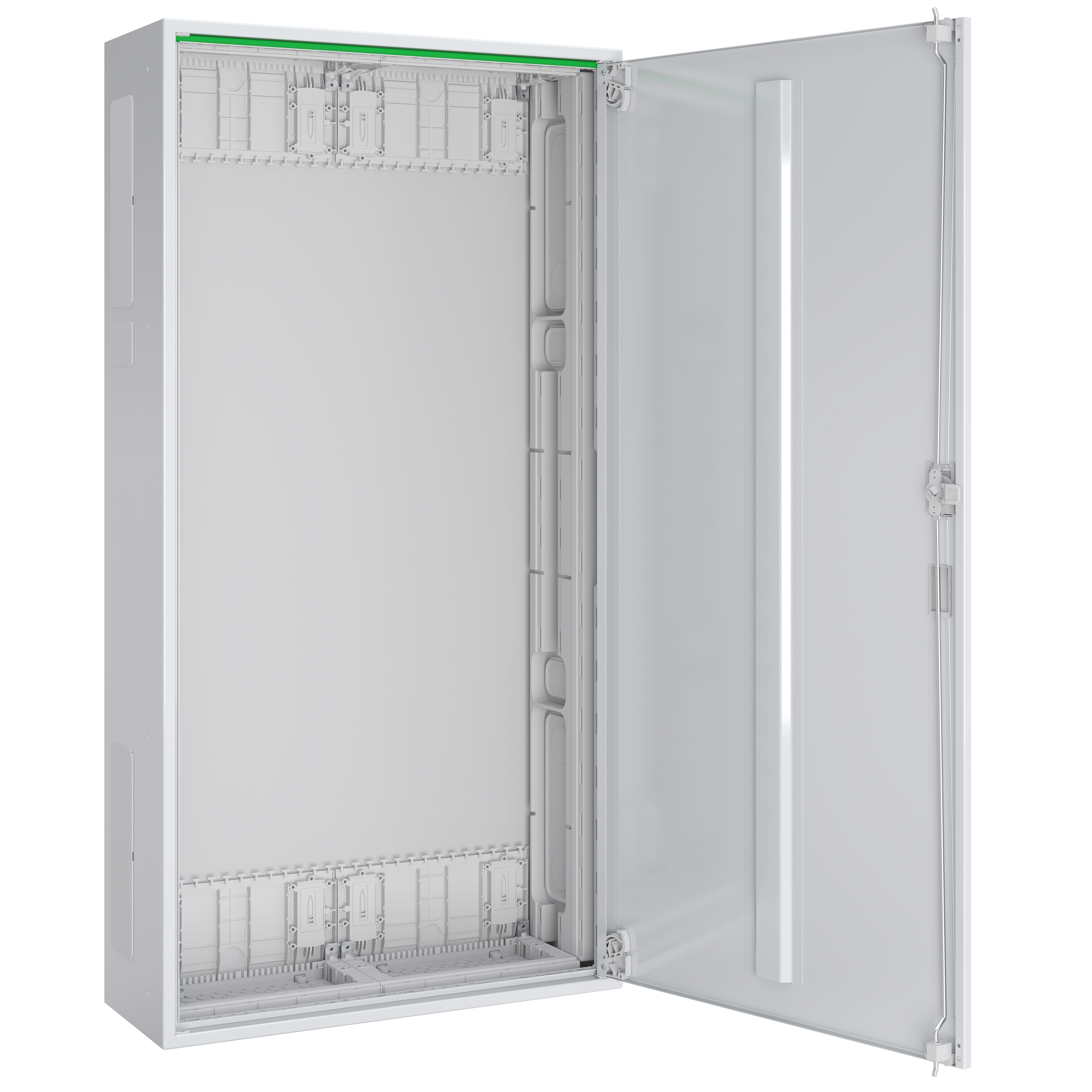

Involucro per contatore PrismaSeT XL

Ingressi negli involucri
54 possibilità di ingresso sopra
50 possibilità di ingresso sotto
10 possibilità di ingresso sulla parte posteriore

Coperchi laterali degli involucri
Coperchi nell'area di collegamento superiore e
inferiore per passacavi e passanti per sistemi sbarre in altri involucri

35 dimensioni di involucri
Dalle scatole da parete a una cella al quadro a pavimento a 12 file

Gradi di protezione
Classe di protezione II (isolamento protettivo)

Elemento angolare dell’involucro
Guarnizione a membrana
La calotta di protezione integrato protegge dalle infiltrazioni esterne
Possibilità di fissaggio dei cavi
Canalina interna per cablaggi incrociati

Guarnizione dell’involucro
Aumenta il grado di protezione a IP44
Possibilità di aggiornamento a IP54 con guarnizione

Cerniera dello sportello
Aggancio/sgancio dello sportello con una sola mano

Fermi e tiranteria dello sportello
Diverse varianti disponibili
Chiusura sportello più stabil

Rivestimento laterale
Con possibilità integrata di passaggio dei cavi e
fissaggio con clip per cavi

Per scaricare

PrismaSeT XL
PrismaSeT XL

Selezione dei prodotti

Scatola da parete e a pavimento PrismaSeT XL

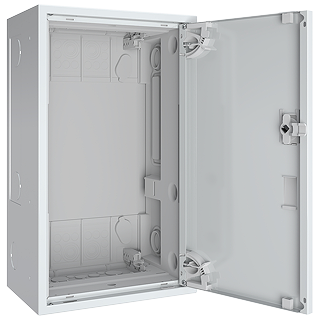

210 mm di profondità

  • Prisma XS
  • Scatole per installazione all'interno
  • 1 - 5 campi (250 mm per campo)
  • 3 - 9 file nelle scatole da parete / 12 file nelle scatole a pavimento (150 mm per fila)
  • Profondità 210 mm
  • IP30 (scatola senza sportello) / IP44 (scatola con sportello)
  • Classe di protezione II
  • Colore RAL 9016 (bianco traffico)
  • IEC 61439 -1 / -2 / -3 & IEC 62208

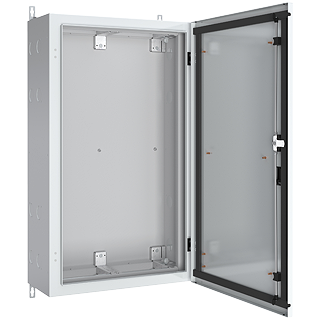

280 mm di profondità

  • Scatole per installazione all'interno
  • Materiale lamiera d’acciaio 1,5 mm (sportello 2 mm)
  • 1 - 5 campi (250 mm per campo)
  • 4 - 9 file nelle scatole da parete / 12 file nelle scatole a pavimento (150 mm per fila)
  • Profondità 280 mm
  • IP55
  • Classe di protezione II
  • Colore RAL 9016 (bianco traffico)
  • IEC 61439 -1 / -2 / -3 & IEC 62208

Campi completi Prisma XS

Ampliamenti Prisma XS

Con una nuova piastra di supporto contatori a 3 punti che ottimizza la configurazione dei quadri di distribuzione dei contatori, è possibile alloggiare fino a 3 piastre di supporto contatori sovrapposte nell'alloggiamento della scatola di distribuzione in modo da risparmiare spazio.

  • Massima flessibilità possibile nella progettazione di soluzioni di contatori e di distribuzione dell’energia
  • Piastra di supporto contatori a 3 punti compatta
  • Campi completi multimedia per 8 file e 1 o 2 celle
  • Pianificabile con il software DispoSuite

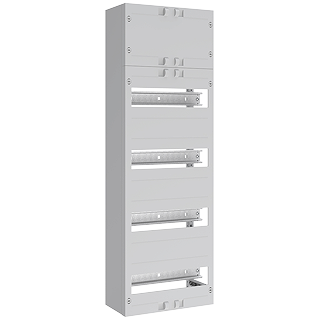

Campi completi

Campi completi definiti, premontati meccanicamente. I campi completi devono essere montati in un involucro Prisma XS

  • 1 - 2 campi (250 mm per campo)
  • Diversi campi di opportuna altezza possono essere affiancati l'uno accanto all'altro
  • 5 - 9 file nelle scatole da parete / 12 file nelle scatole a pavimento (150 mm per fila)
  • Almeno IP30
  • IEC 61439 -1 / -2 / -3

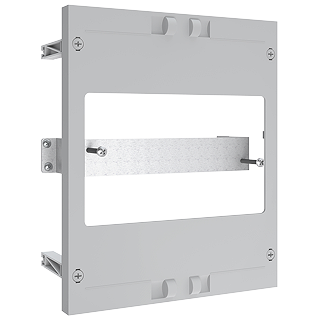

Sistema di finiture interne Prisma XS

Sistema di finiture interne Prisma XS

Diversi kit modulari abbinabili l’un con l’altro.

  • Devono essere montati su opportune guide DIN
  • 1 - 2 campi (250 mm per campo)
  • 1 - 5 file (150 mm per fila)
  • Colore RAL 9016 (bianco traffico)
  • IEC 61439 -1 / -2 / -3

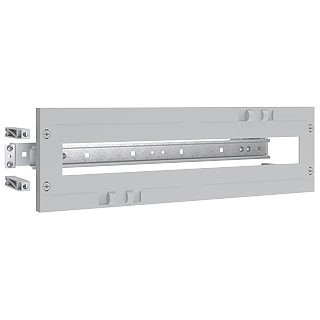

Tipi di kit modulari

  • Kit modulari per morsettiere
  • Kit modulari per apparecchi per installazione modulare
  • Kit modulari vuoti
  • Kit modulari per contatori delle aziende elettriche
  • Campi multimedia
  • Kit modulari per dispositivi di comando
  • Kit modulari per piastre di montaggio
  • Kit modulari per apparecchiature multimediali
  • Kit modulari per interruttori scatolati ComPact NSX / NSXm
  • Kit modulari per interruttori-sezionatori ComPact INS
  • Kit modulari per interruttori-sezionatori con fusibili
  • Kit modulari per sistemi di sbarre 60 mm

Accessori

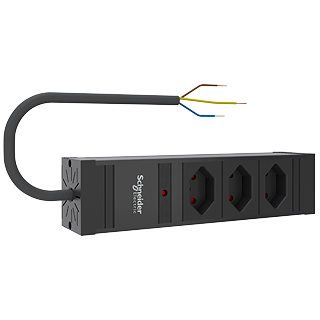

Ciabatta tipo 13tripla

Il cuore della nuova ciabatta è costituito dagli angolari di mon-taggio regolabili. Grazie ad essi, la ciabatta può essere facil-mente incassata nel distributore o montata e ruotata all'angolo desiderato.

  • Con angolari di montaggio
  • 2P + messa a terra con coperchi protettivi
  • 220–240 V AC
  • Corrente nominale 10 A
  • Tipo di cavo H05VV-F3G1.5
DispoSuite - il software web-based

DispoSuite - il software web-based

Logico, intuitivo e semplice.
Pianifica il vostro distributori ora in un modo facile e rapido con DispoSuite. Il software di progettazione de planification basato sul web per la configurazione di piccoli distributori, distributori per contatori e distributori di energia. Intuitivo e senza alcuna installazione.

Conoscere DispoSuite
