Pragma multi

I nostri distributori di qualità per distribuzione elettrica, sistemi multimediali e domotica convincono su tutta la linea. Offrono la massima flessibilità nella configurazione dei componenti di sicurezza e del distributore. Ciò significa che anche le soluzioni personalizzate sono facilmente realizzabili.

Selezione dei prodotti

Pragma multi in versione da incasso e parete

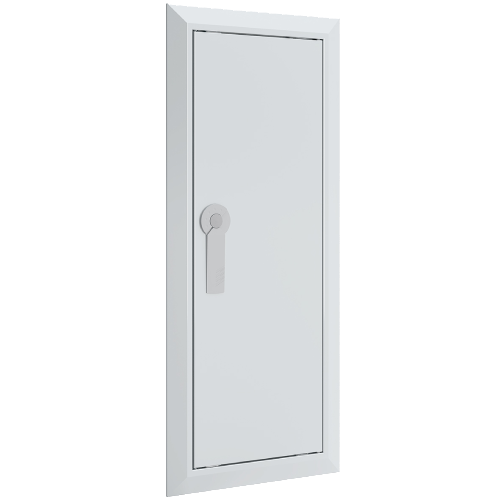

Pragma multi: sportelli pieni da incasso (INC)

Per motivi estetici, l’offerta di sportelli ad incasso Pragma multi è stata ampliata con sportelli pieni con telaio senza fessure di ventilazione. Grazie alla loro superficie liscia, sono particolarmente adatti per le abitazioni. La funzionalità è la stessa degli sportelli con fessure di ventilazione, che rimangono nella gamma.

  • Senza fessure di ventilazione
  • 1–2 colonne
  • 3–7 file
  • Lamiera d'acciaio verniciata a polvere
  • Bianco RAL9016

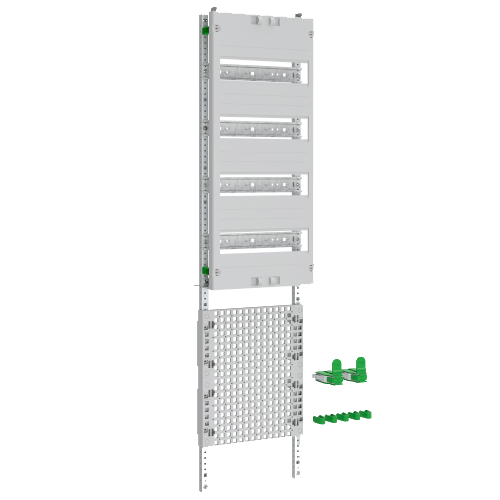

Campi a 7 file

La gamma di campi per il distributore Pragma multi (a 7 file) è stata ampliata con 5 kit di montaggio aggiuntivi e un separatore di colonne a 7 file. Particolarmente degno di nota è il campo a 7 file con 4 file DIN e 3 file multimediali, che offre più spazio per gli apparecchi in uno spazio ridotto.

1–2 colonne, 7 file:

  • DIN
  • DIN e copertura
  • Media
  • DIN e media
  • un campo completo 2F con distanza DIN di 150 mm

Informazioni sui prodotti Pragma multi UP

  • Materiale: Lamiera di acciaio con rivestimento interno in materiale plastico privo di alogeni, colore bianco titanio (RAL 9016)
  • Larghezza di campo: 12 moduli (18 mm per modulo)
  • Versione UP profonda: 110 mm
  • I patch panel Feller EASYNET 9.5“ sono compatibili con Pragma multi.

Possibili configurazioni

Numero di campi File per campo
Numero di moduli (18 mm per modulo)
Corrente nominale in (A)

 1  3 - 7  36 - 84  125
 2  3 - 6  72 - 144  125
 3  4 - 6  144 - 216  125

Norme (*)

  • RoHS, conforme REACh, privo di alogeni
  • Isolamento completo classe II ai sensi di IEC 60439-3
  • Grado di protezione secondo IEC60529: IP30

(*) Prospetto completo sulla scheda di sicurezza corrispondente

Procedura di ordinazione distributore Pragma multi UP:

1) Scelta della scatola base (gli accessori per il montaggio in parete cava sono inclusi nella fornitura)
2) Scelta dello sportello integrale adatto (telaio incluso nella fornitura)
3) Definizione dei frutti richiesti per campi DIN e Media
4) Scelta di separatori di campo, copertura isolante e strisce di copertura adatti
5) Scelta degli accessori (barra di terra per il conduttore di terra, prese ecc.)

Pragma multi per montaggio apparente

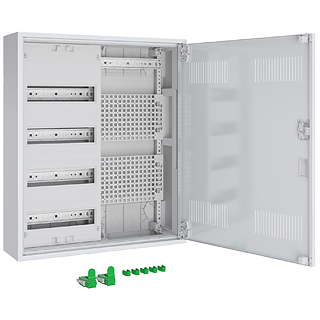

Distributore completo AP Pragma multi

Con l'ampliamento della gamma di prodotti Pragma multi con l’aggiunta di 3 distributori completi e 2 scatole vuote, sarà più facile per voi ordinare i distributori apparenti Pragma multi. I nuovi distributori completi comprendono la scatola con l’anta, una colonna DIN con un separatore di colonne nonché una colonna multimedia. Ordinabile a scelta con 4, 5 o 6 file. In concreto ciò significa che ordinerete un solo articolo al posto di quattro. La scatola vuota AP a 7 file può essere ora da voi ordinata anche con 2 o 3 colonne.

  • 3 nuovi distributori completi con colonna DIN e multimedia: 4, 5 e 6 file
  • Scatola vuota AP 7 file, 2 o 3 colonne
  • Nuovi codici articolo per tutte le scatole AP

Pragma multi accessori

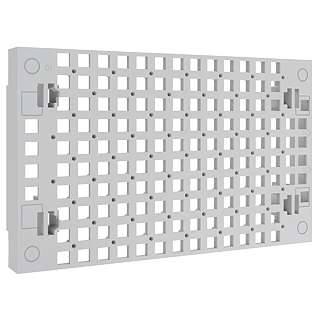

Modulo multimedia Pragmamulti in plastica

I moduli multimedia Pragma multi a griglia di Feller si sono affermati da tempo sul mercato, grazie alla propria originalità della costruzione forata a griglia. Ora li abbiamo resi ancora più unici.

  • Modulo a griglia quadrata con fori per vitisupplementari
  • Regolabile per il massimo della flessibilità
  • Innestabile a scatto su guida DIN
  • Compatibile con la soluzione di rete domes-tica EASYNET
  • La presa FLF non può più essere utilizzata. Al suo posto si utilizza la ciabatta tripla VMT13

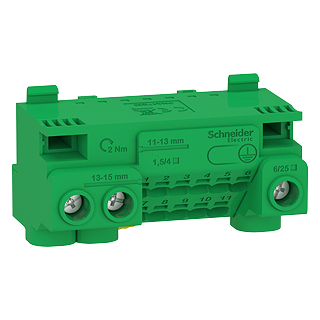

Morsetti di messa a terra

La soluzione di morsetti completamente ridisegnata e innovativa garantisce un’installazione semplificata e molto efficiente dei morsetti di messa a terra e viene fornita di serie con i distributori Resi9 CX e Pragma Plus. Un ulteriore vantaggio: l’assortimento è razionalizzato
e di facile orientamento. Grazie alla sua struttura modulare e al ponticello in dotazione, questa soluzione di morsetti è facilmente espandibile. Una costruzione molto compatta assicura più spazio tra i morsetti e i dispositivi installabili su guida DIN e facilita l’installazione.

  • Installazione più semplice e rapida
  • Una costruzione molto compatta assicura più spazio tra i morsetti e i dispositivi installabili su guida DIN
  • Espandibile e scalabile grazie ai moduli
  • Installazione a posteriori: i morsetti esistenti possono essere sostituiti, la piastra per morsetti di Resi9 CX e Pragma Plus rimane tale

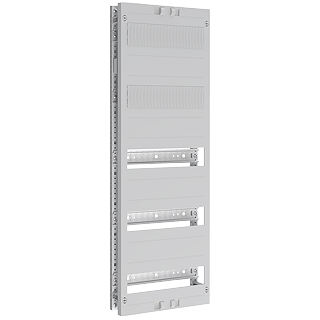

Kit di montaggio Pragma multi 150mm

Oltre ai kit di montaggio Pragma multi esistenti con una distanza tra le file di 125 mm, Feller offre ora kit di montaggio con una distanza tra le file di 150 mm. Il vantaggio: più spazio per cablaggio e montaggio. Questo è particolarmente vantaggioso per l’uso dei Connected Products. Nella versione a due campi, le guide DIN e le fessure sono continue e possono quindi essere equipaggiate con il pettine Clario 24 moduli.

  • Distanza tra le file 150 mm
  • Versione a 1 e 2 pannelli
  • Guida DIN e fessure continue nella versione a 2 campi

Ciabatta tipo 13tripla

Il cuore della nuova ciabatta è costituito dagli angolari di mon-taggio regolabili. Grazie ad essi, la ciabatta può essere facil-mente incassata nel distributore o montata e ruotata all'angolo desiderato.

Pragma multi accessori

  • Kit di montaggio DIN
  • Kit di montaggio Media
  • Combinazione kit di montaggio DIN con copertura
  • Combinazione kit di montaggio DIN con copertura e Media
  • Telaio per montaggio a incasso incl. sportelli integrali con fessure di ventilazione
  • Telaio per montaggio a incasso incl. sportelli integrali con fessure di ventilazione e vetro spia
  • Separatori (separatore di file Reihentrenner e separatore di campi)
  • Copertura DIN
  • Guida DIN
  • Moduli Media
  • Guida profilata intelaiatura portante (set da 2)
  • Campo DIN per morsetti componibili
  • Guida DIN con copertura escl. guida profilata verticale.
  • Telaio di montaggio FLF
  • Angolare di montaggio Media
  • Morsetto a innesto per messa a terra
  • Striscia di copertura DIN
  • Marcatura per copertura DIN
  • Tasca / custodia per applicazione della marcatura
  • Penna per ritocchi
