Dispositivi di protezione e manovra

Tutti gli apparecchi Clario iC40 (1L, 3L, 3LN e altri) possono utilizzare lo stesso tipo di pettine 3LN. Clario iC40 riduce al minimo il dispendio richiesto dal cablaggio. Per ciascun collegamento a un conduttore polare i pettini dispongono di un collegamento a un conduttore neutro.

Clario iC40 - Mix di apparecchi estremamente efficiente

Clario iC40 - Apparecchi con combinabilità collaudata

Oltre a vantaggi come il 30% di risparmio di spazio e tempo rispetto ad un'installazione convenzionale, tutti gli apparecchi possono essere montati e smontati con il pettine di collegamento montato.

Oltre agli interruttori differenziali magnetotermici FI-LS compatti, è possibile assemblare qualsiasi possibile combinazione di FI-LS. Un ulteriore vantaggio è la presenza nel circuito anche del conduttore neutro. I blocchi Clario iC40 Vigi (interruttori differenziali FI) possono essere applicati a qualsiasi interruttore automatico della serie iC40.

Il confronto diretto con un’installazione convenzionale mostra gli evidenti vantaggi di Clario: per la stessa protezione, Clario necessita di soli 12 moduli anziché 16.5, consentendo pertanto un notevole risparmio di spazio e tempo.

Flessibile con un solo tipo di pettine

Risparmiate spazio, tempo e fatica con il collaudato sistema Clario. I dispositivi modulari Clario iC40 possono essere combinati sotto un pettine Clario a seconda delle esigenze (1LN, 3LN e 3L) e possono anche essere precablati in modo rapido e sicuro. Clario è facile e veloce da configurare tramite DispoSuite.

Alla brochure

Tutti i vantaggi in un colpo d'occhio

Flessibilità grazie a un unico tipo di pettine

Un pettine per tutti i circuiti in uscita fino a 40A. Può essere installato in un secondo momento con dispositivi o sostituito senza smontare il pettine.

n-check icon

Innumerevoli possibilità

I blocchi Vigi consentono un numero molto elevato di combinazioni RCD/LCD.

hierarchy icon

Il sistema di alimentazione globale

Sistema collaudato a livello mondiale per la progettazione e l'installazione. La separazione del conduttore di neutro per LS è integrata come per FI/LS e non deve essere installata in un secondo momento.

Pianificazione semplice

DispoSuite - il software web-based
Grazie a Disposuite, i piccoli distributori di contatori e di energia possono essere configurati facilmente con Clario. Il design è intuitivo e non richiede l'installazione del software.





Selezione dei prodotti

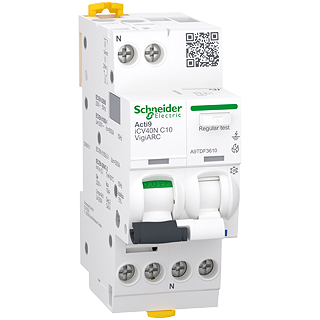

Interruttore antincendio

  • Tecnologia AFD (rilevazione d‘arco elettrico) all‘avanguardia
  • 3 tipi di protezione in un‘unica unità in 2 sottounità (protezione AFD, differenziale e magnetotermica)
  • Compatibilità con tutti gli apparecchi e pettini Clario
  • Pianificabile con DispoSuite
  • Disponibile presso i rivenditori all‘ingrosso

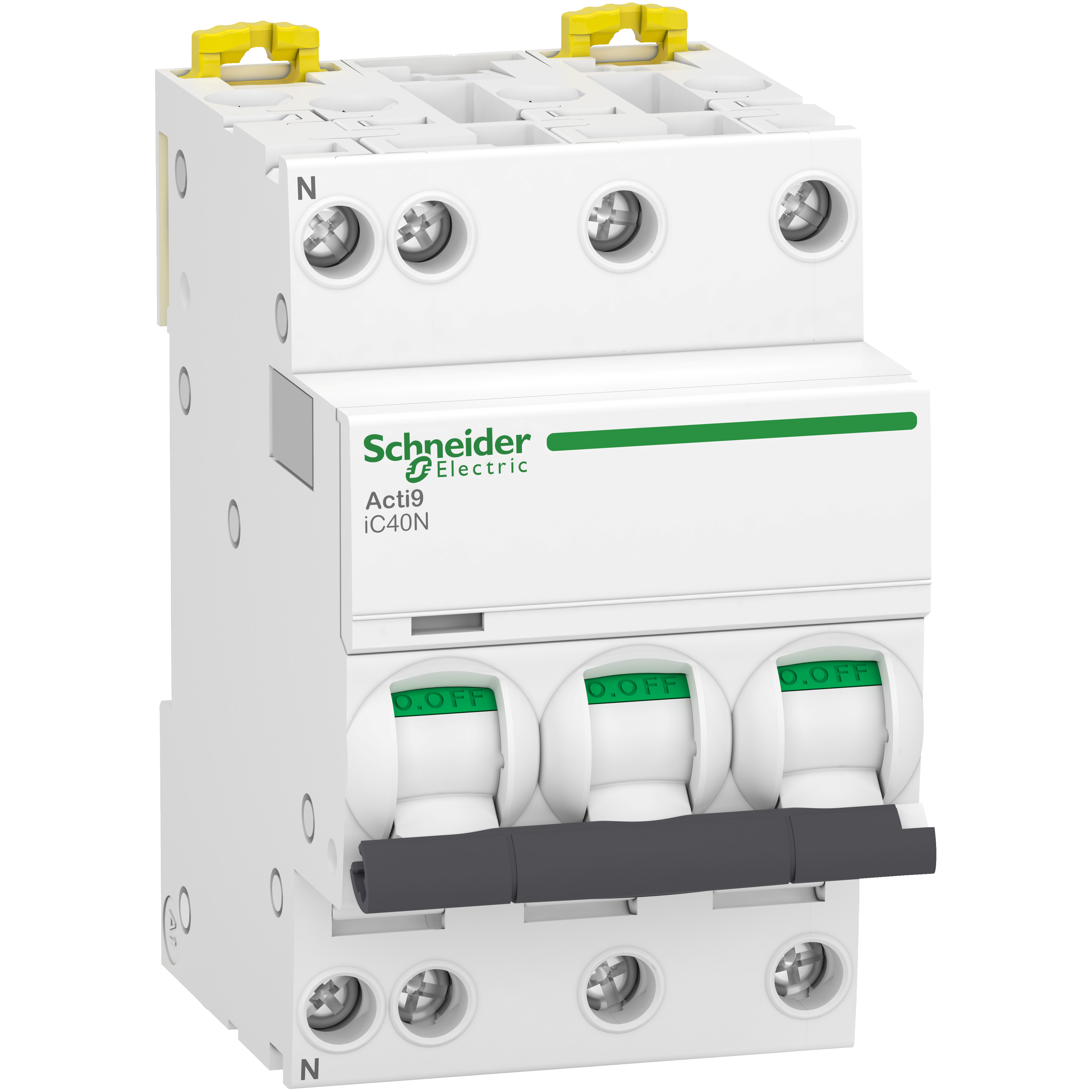

Interruttori per la protezione di linea Clario iC40 (LS)

  • 1LN, 3L e 3LN e dispositivo di protezione contro sovraccarichi della rete
  • Unità di scatto magnetotermica
  • Supporto di montaggio: Guida DIN
  • Tensione nominale d’esercizio: Ue 230 V AC 50 Hz fra fase e neutro 400 V fra fasi
  • Frequenza nominale: 50 Hz
  • Corrente nominale: 1A - 40 A
  • Curve caratteristiche C, D e B
  • Potere di interruzione nominale Icn: 4'500 A, 6'000 A e 10'000 A
  • Morsetti di collegamento

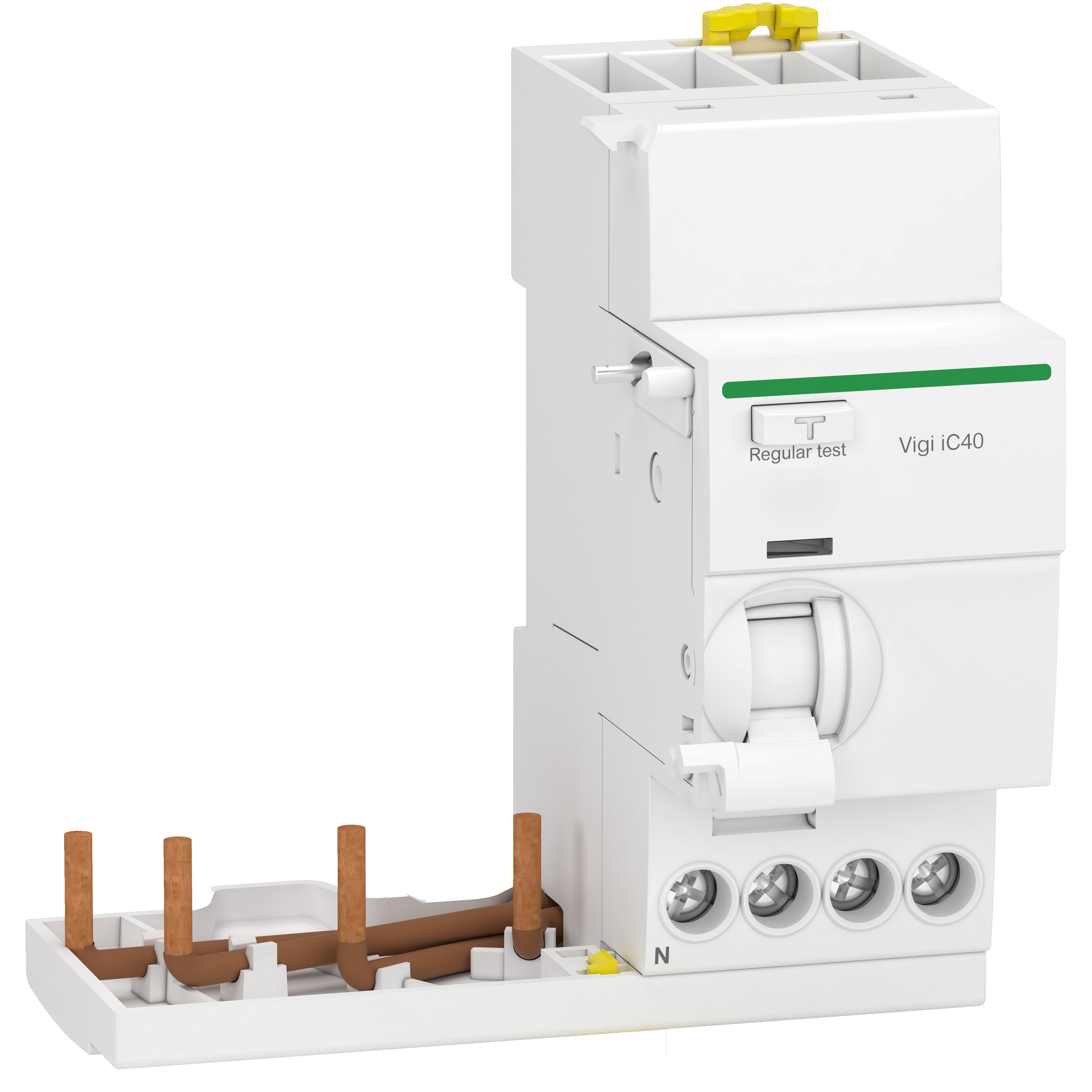

Interruttore differenziale Vigi (FI) Clario iC40

  • 1LN e 3LN
  • Supporto di montaggio: Guida DIN
  • Tensione nominale d’esercizio: Ue 230 V AC 50 Hz fra fase e neutro 400 V fra fasi
  • Frequenza nominale: 50 Hz
  • Corrente nominale: 25A - 40 A
  • Classe di protezione dispersione a terra: Tipo A e A-Si (soddisfa i requisiti del tipo F. Tecnologia di Schneider Electric, resistente a tutti i tipi di aperture per guasto)
  • Sensibilità di dispersione a terra: 30-300 mA
  • Morsetti di collegamento

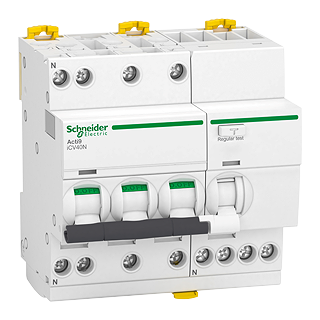

Clario iC40 FI LS

  • 1LN e 3LN
  • Unità di scatto magnetotermica
  • Supporto di montaggio: Guida DIN
  • Tensione nominale d’esercizio: Ue 230 V AC 50 Hz fra fase e neutro 400 V fra fasi
  • Frequenza nominale: 50 Hz
  • Corrente nominale: 6 A - 40 A
  • Classe di protezione dispersione a terra
  • Sensibilità di dispersione a terra: 30-300 mA
  • Potere di interruzione nominale Icn: 4'500 A, 6'000 A e 10'000 A
  • Morsetti di collegamento

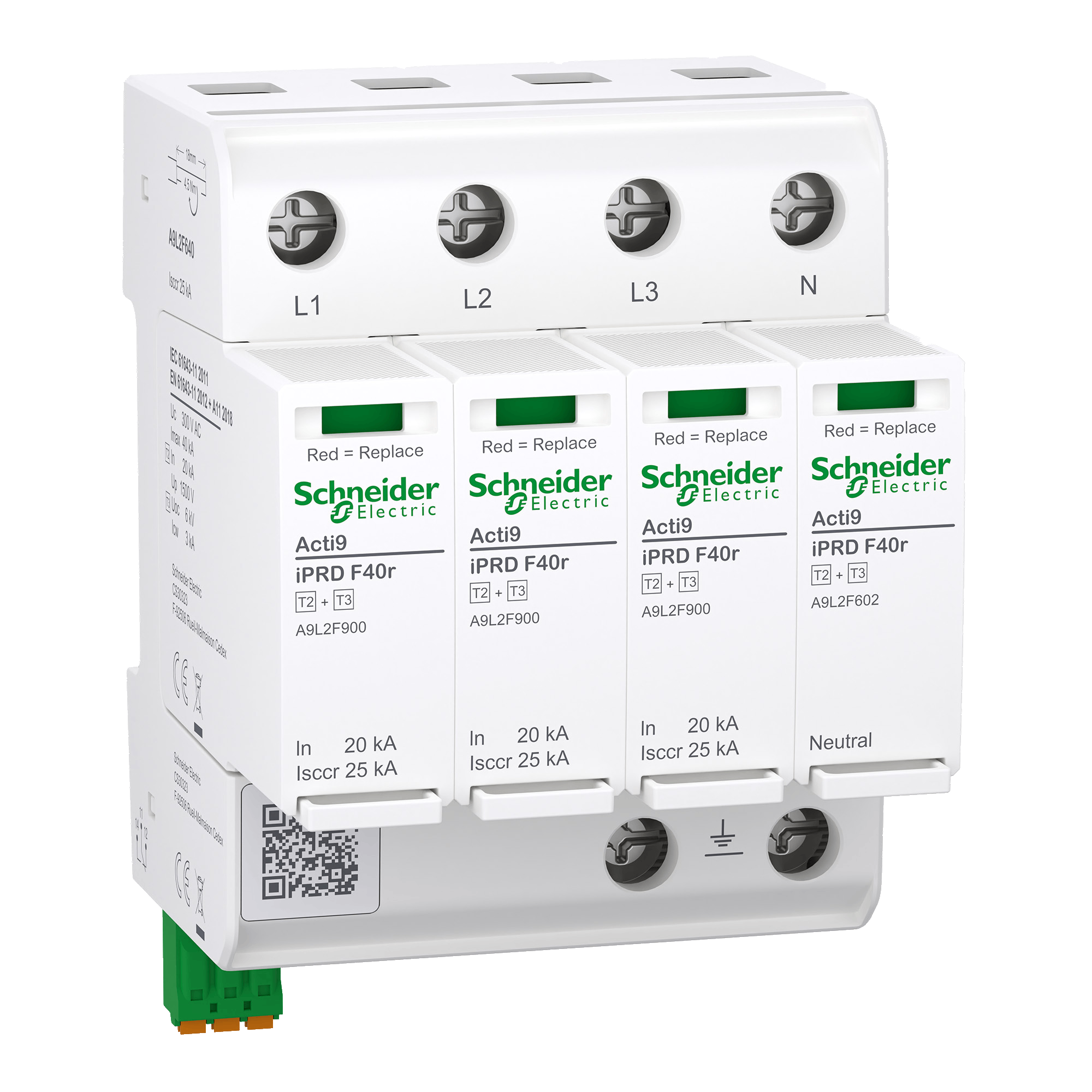

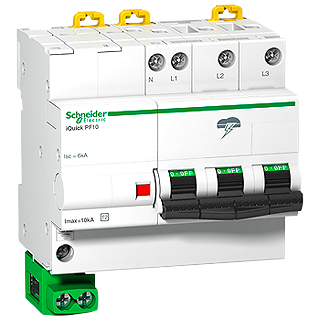

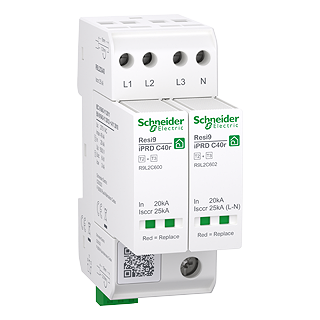

Protezione da sovratensioni Clario

  • Apparecchiatura di protezione da sovratensioni del tipo 2 per bassa tensione con sezionatore integrato
  • 1LN, 3LN e segnalatore di guasto
  • Sistema di messa a terra: TT e TN-S
  • Tipo della classe dello scaricatore di sovratensioni: Tipo 2 (1LN e 3LN)
  • Corrente di scarica max. modo differenziale: 10 kA L/N Sincronismo: 20 kA N/PE
  • Senza cartucce, riutilizzabile dopo l'attivazione

Acti9 FI/LS 4L

  • Design uniformato
  • Migliore compatibilità con il resto del sistema Clario
  • Montaggio perfezionato del pettine per salvavita

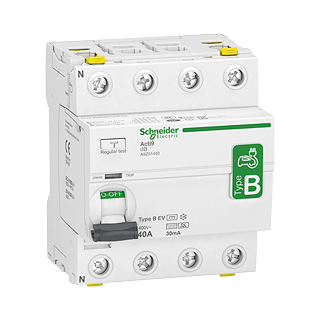

Apparecchiatura di alimentazione Clario / Acti9

Con i nuovi interruttori differenziali di tipo B Feller completa la gamma di prodotti per la protezione da correnti residue. Questo significa che avete i prodotti per la protezione da correnti residue giusti per tutte le applicazioni.

  • 3LN e 1LN in 4 moduli
  • Sensibilità: 30 mA, 300 mA, 500 mA
  • Correnti nominali: 25 A, 40 A, 63 A, 80 A
  • Display tensione LED (stato di esercizio per il tipo B-SI)
  • Display VISI-Trip integrato (sgancio elettrico)

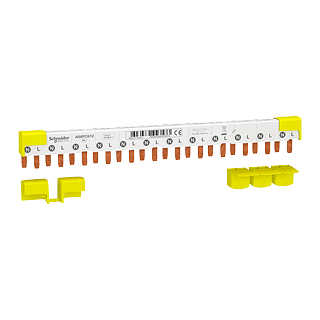

Pettini, elementi di alimentazione e ponti di alimentazione Clario / Acti9

I pettini sono il cuore di una distribuzione con componenti del sistema Clario. I pettini di collegamento possono essere facilmente tagliati a misura con una sega: sulla parte isolante sono presenti delle tacche corrispondenti per il taglio. Per questa operazione non è necessario estrarre i conduttori di rame. Il comportamento dielettrico (2.500 V) è garantito anche dopo il taglio. Ad ogni pettine di collegamento sono associati 4 tappi di chiusura laterali, che consentono di isolare le parti tagliate. Disponibili in tre diverse lunghezze: 12, 24 o 48 moduli (18 mm/modulo)

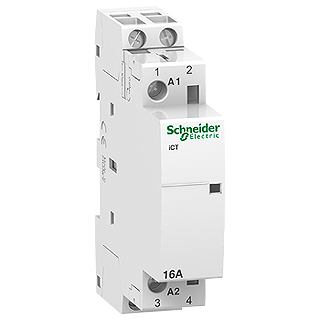

Contattori di installazione Clario iC40 / Acti9

Con la protezione dell’installazione possono essere comandati a distanza circuiti elettrici monofase.

Funzione

  • Una protezione dell’installazione dispone di diversi contatti e reagisce a un impulso elettrico continuo. Il modello con possibilità di attivazione manuale presenta un selettore con 3 posizioni:
    • Funzionamento automatico (Auto)
    • Modalità bi-stabile (per periodo di ferie, ecc.)

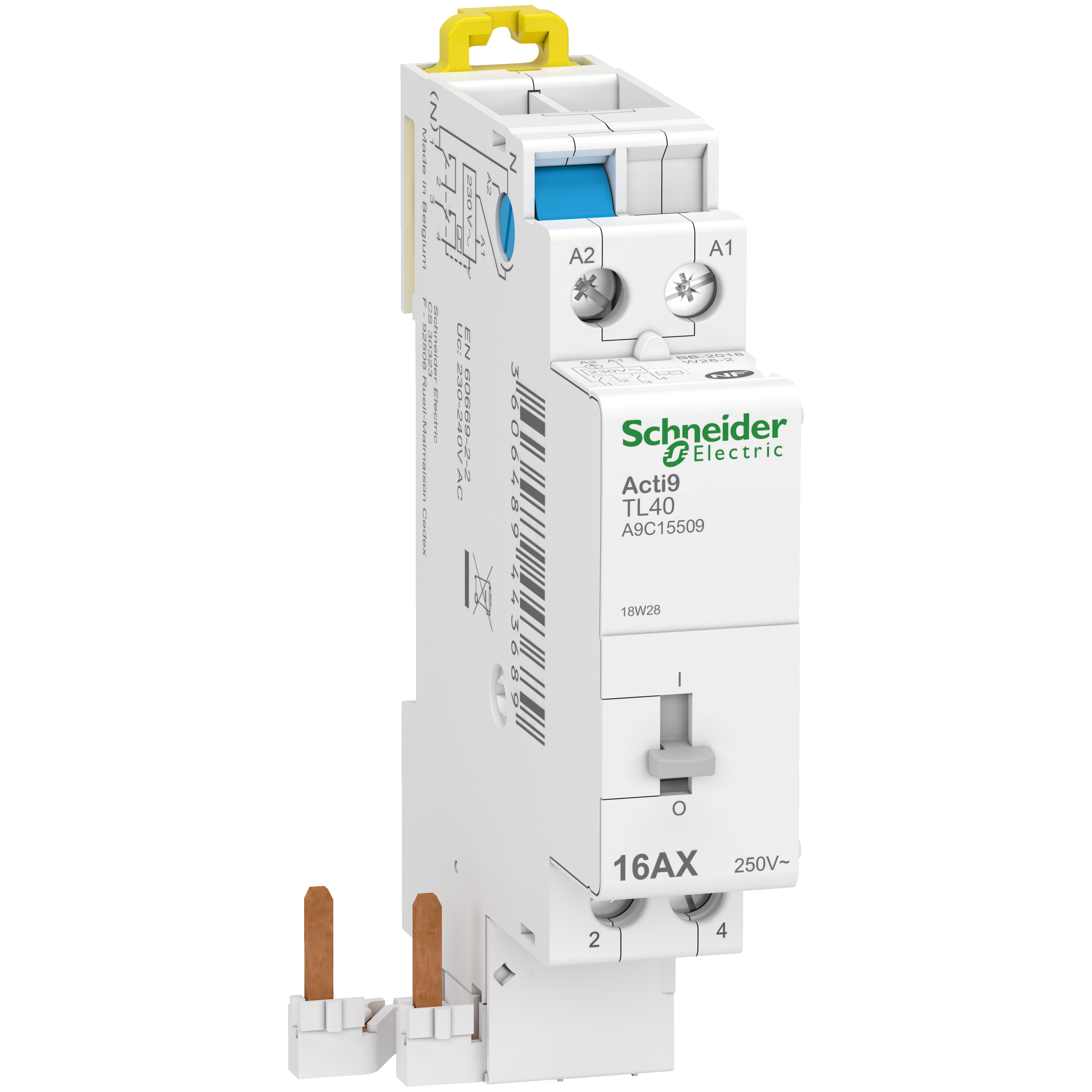

Teleruttore Clario / Acti9

Con il teleruttore Clario possono essere comandati a distanza circuiti elettrici monofase. I teleruttori hanno due contatti chiusi e reagiscono ad un impulso elettrico. Sono possibili vari punti di comando.
Isolamento della classe di protezione 2(adatto anche per persone prive di conoscenze specifiche....)

Due versioni:

  • Modulo aggiuntivo teleruttore (2 contatti di apertura) con ON/OFF manuale
  • Teleruttore elettronico max. potenza (1 circuito di chiusura) con indicatore ON/OFF.  Non compatibile con pettine Clario.

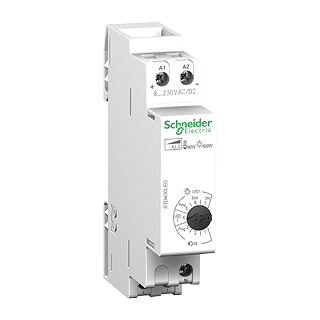

Variatore di luce universale REG Acti9

Il variatore di luce universale Acti9 REG è la soluzione ideale per la commutazione e la variazione della luminosità senza problemi di lampade LED fino a 60 W. Inoltre, può anche controllare sorgenti luminose come lampade alogene, lampade alogene ad alto e basso voltaggio e lampade a risparmio energetico. Grazie ad accensioni e spegnimenti delicati, le lampade collegate vengono protette e durano più a lungo. La protezione contro il surriscaldamento che previene ogni sovraccarico e la protezione contro i cortocircuiti garantiscono un funzionamento in sicurezza. Poiché il variatore di luce universale si inserisce sotto il pettine di collegamento Clario (senza funzione di alimentazione), l'installazione è notevolmente semplificata. Come per tutti i dispositivi Acti9 e Clario, potete contare sul collaudato supporto di Feller AG.

  • Tensione nominale: 230 V, 50 Hz
  • Consumo proprio: 0,3 W
  • Standby: 0,2 W

Commutatori Clario

20 A / 250 V AC 50/60 Hz

Modi di azionamento:

  • 1 deviatore, posizioni I - II, larghezza modulo: 1 x 18 mm
  • 1 deviatore, posizioni I - 0 - II, larghezza modulo: 1 x 18 mm
  • 1 contatto di apertura/contatto di chiusura, posizioni 0 - I, larghezza modulo: 1 x 18 mm
  • 2 deviatori, posizioni I - II, larghezza modulo: 2 x 18 mm
  • 2 deviatore, posizioni I - 0 - II, larghezza modulo: 2 x 18 mm

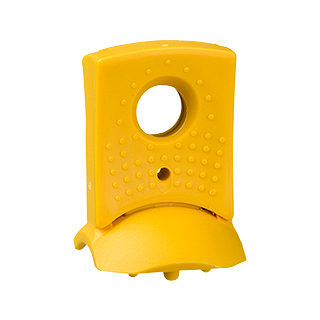

Clario accessori

Elemento di bloccaggio per i seguenti dispositive:

  • Clario iC40 (LS, FI-LS)
  • Disgiuntore differenziale 4L
  • FI Tipo B-EV / B-Si
  • Interruttore generale iSW
